Ионная тяга: как человечество использует электрические двигатели для полетов в космос

Далее

Ионный двигатель является если не самым перспективным электрическим космическим двигателем, то точно одним из самых используемых сегодня в отрасли. «Хайтек» рассказывает, как работают ионные двигатели, зачем их используют и при чем тут Константин Циолковский.

Сейчас на околоземной орбите находятся тысячи искусственных спутников, выведенных туда гигантскими (или не очень) ракетами-носителями с мощными реактивными двигателями на химическом топливе. Пока человечество не смогло придумать альтернативу таким двигателям, поскольку для преодоления гравитации Земли и развития первой космической скорости необходима мощная тяга: ее могут дать только обычные двигатели.

При этом уже в космосе спутники используют другой тип двигателей — электрические. Самым используемым является ионный двигатель — устройство, принцип работы которого основан на создании реактивной тяги на базе ионизированного газа, разогнанного до высоких скоростей в электрическом поле.

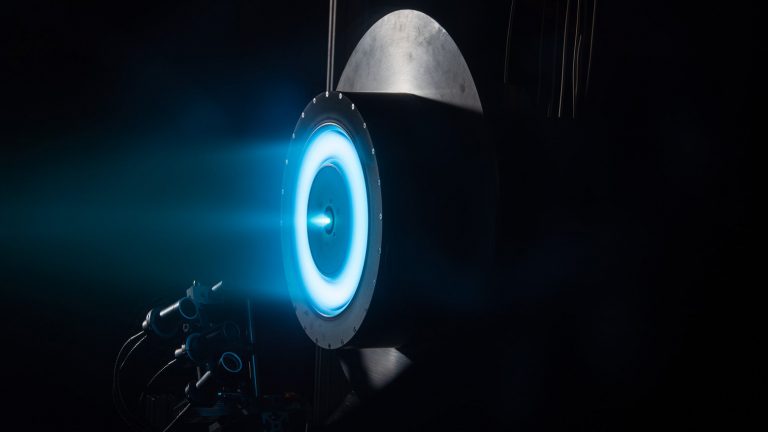

Ионный двигатель

Типы электрических и альтернативных двигателей:

  • Ионные и плазменные накопители

Тип реактивного двигателя, который использует электрическую энергию для получения тяги от топлива: ионизированного газа. Многие из таких спутников не имеют ракетные сопла.

Электродвигатели для космических кораблей могут быть сгруппированы в три семейства в зависимости от типа силы, используемой для ускорения ионов плазмы: электростатический (собственно, классический ионный двигатель), электротермический (в них электромагнитные поля используются для генерации плазмы, что приводит к повышению температуры топлива, а тепловая энергия, передаваемая газообразному топливу, преобразуется в кинетическую) и электромагнитный (или плазменный, тут ионы ускоряются путем воздействия электромагнитных полей, как правило, земного и искусственного у аппарата).

  • Неионные двигатели

Это электрические двигатели, также использующие нехимическую энергию для своей работы, однако работающие по другим принципам, нежели ионные. Например, фотонный двигатель, позволяющий космическому кораблю перемещаться на энергии фотонов. Гипотетически так смогут работать космические аппараты, управляемые лазерными сигналами с Земли или Луны.

К этой же категории относятся эксперименты по созданию так называемого электродинамического троса, когда спутник может выбрасывать вокруг себя длинные металлические нити с разными электрическими зарядами.

Сейчас ученые разрабатывают еще несколько гипотетических видов двигателей, которые в будущем смогут давать энергию для движения космических спутников: вакуумный двигатель, двигатель внутренних радиочастот и устройство, которое будет брать энергию от полей самых маленьких частиц, например, бозонов. Работоспособность всех этих гипотез пока не доказана с точки зрения физики.


Первым человеком, который еще в 1911 году публично предложил идею создания ионного двигателя, стал российский и советский ученый, пионер космонавтики Константин Циолковский. При этом первый документ, в котором упоминается электрическая тяга для движения космических объектов, был за авторством другого пионера космонавтики, американского ученого Роберта Годдарда.

Роберт Годдард

6 сентября 1906 года Годдард писал в своем дневнике, что сможет использовать энергию ионов для работы двигателей. Первые эксперименты с ионными двигателями были проведены Годдардом в Университете Кларка в 1916 году. В итоге ученый заявил, что сможет использовать их в полноценном формате только в условиях, приближенных к вакууму, тогда как в рамках тестирования их показывали при атмосферном давлении Земли.

Первый работающий ионный двигатель был построен инженером НАСА Горальдом Кауфманом только в 1959 году. В качестве топлива, в отличие от современных аналогичных двигателей, которые перерабатывают ионы газа ксенона, он использовал ртуть. Суборбитальные испытания двигателя прошли в 1964 году, когда в космос на ракете-разведчике был запущен научный зонд Sert 1 — первое в истории устройство, использующее конструкцию ионного двигателя в космосе. В 70-х годах США провели ряд повторных испытаний этой технологии.

Космический аппарат Sert 1

Принцип работы ионного двигателя

Ионные двигатели используют пучки ионов — электрически заряженных атомов или молекул — для создания тяги. Основным рабочим телом ионизации является газ, иногда ртуть. В ионизатор подается это топливо, после чего туда же запускают высокоэнергетические электроны. В этой камере образуется смесь из положительных ионов и отрицательных электронов. После этого в камеру вводят специальный фильтр, который притягивает к себе отрицательные электроны, тогда как положительные ионы притягиваются к ряду сеток с большой разницей электростатических потенциалов (+1090 В на внутренней против -225 В на внешней). В результате такой мощной разницы ионы начинают разгоняться по кругу, пока не выбрасываются из устройства, ускоряя движение корабля. За ними выбрасываются и электроны, которые должны обезвредить ионы и не позволить им притягиваться обратно к двигателю.


Обычно источниками питания для ионных двигателей являются электрические солнечные панели. Однако в местах, куда солнечный свет не попадает, например, когда Земля закрывает Солнце, спутники могут использовать ядерную энергию. «Хайтек» подробно рассказывал о такой советской программе, спутники которой — с крошечными ядерными реакторами — до сих пор находятся на орбите захоронения Земли.

На сегодняшний день ионные двигатели необходимы спутникам, чтобы маневрировать в космосе, например, для изменения своего курса или уклонения от космического мусора. Существует также несколько проектов, предполагающих использование ионных двигателей для дальних космических путешествий.

Самый яркий пример использования ионных двигателей для дальних путешествий — автоматическая исследовательская миссия Dawn от НАСА. В сентябре 2007 года она была запущена для исследования астероида Веста и карликовой планеты Церера.

Dawn оборудована тремя ксеноновыми ионными двигателями NSTAR. Они установлены в нижней части аппарата: один вдоль оси, еще два — на передней и задней панелях. Принцип работы этих двигателей состоит в ускорении в электрическом поле ионов ксенонового топлива. Двигатели длиной в 33 см, диаметром сопла в 30 см и массой 8,9 кг разгоняют атомы до скорости в десять раз выше, чем могут это сделать современные химические двигатели. Ускорение и торможение обеспечивается за счет установленных на борту Dawn солнечных батарей и уровня подачи топлива.

Для полета Dawn было необходимо всего 3,25 мг топлива в секунду. Из 425 кг рабочего тела (ксенона), имеющегося на борту, на полет Земля — Веста предполагалось израсходовать 275 кг, на полет Веста — Церера — 110 кг.

Миссия Dawn стала не только одной из самых энергоэффективных в истории космонавтики, но и установила несколько рекордов скорости. 5 июня 2016 года — спустя девять лет после запуска — станция Dawn разогналась до 39 900 км/час (11,1 км/с).

Миссия Dawn

1 ноября 2018 года НАСА официально закончила миссию Dawn, поскольку ионные двигатели полностью выработали топливо. Последние несколько лет инженеры НАСА занимаются разработкой новых двигателей, рассчитанных на увеличенное количество ксенона. В этих разработках пока есть сложность, поскольку увеличение веса станции за счет топлива негативно сказывается как на скорости передвижения аппарата, так и на дальности полета.

Еще одним космическим аппаратом, который использует ионные двигатели для дальних полетов, стала японская исследовательская станция по изучению астероида Рюгу «Хаябуса-2». Зонд, на котором установлены четыре ионных двигателя IES, может менять направление полета за счет этих двигателей. Они могут поворачиваться в разные стороны, но за счет электромеханической системы, питающейся от солнечных батарей. При этом ксенон массой в 73 кг хранится в 51-литровом топливном баке: такую конфигурацию удалось получить за счет того, что этот газ в полтора раза плотнее воды, и, соответственно, занимает меньше места.

Пока космические агентства исследуют возможное применение ионных двигателей в будущем. НАСА запланировало даже установить ионный двигатель нового поколения ISS Vasimr на МКС. Однако в 2015 году отменило этот проект, заявив, что пока «МКС не является идеальной демонстрационной площадкой для работы двигателей такого типа». Дело в том, что Vasimr должен был стать первым полноценным электротермическим ракетным двигателем, который позволил бы создавать тягу, аналогичную химическим двигателям. Это позволило бы в будущем использовать его даже для запусков ракет-носителей с Земли.

НАСА пришло к решению отменить тестирование Vasimr, поскольку ученые до конца не смогли найти источник энергии, на котором бы работал этот двигатель. Самым перспективным источником энергии могла стать термоядерная установка, однако ее использование на МКС могло быть небезопасной.

Из-за этого сейчас ионные двигатели продолжают рассматриваться в основном в качестве дополнительных двигателей на различных спутниках, с помощью которых зонды смогут совершать маневры в космосе. Другим перспективным направлением для использования двигателей такого типа может стать космическая уборка. На орбите Земли с каждым годом появляется все больше космического мусора, а спутники с ионными двигателями могут стать идеальным решением этой проблемы.
