Исследователи создали чип на основе CMOS, в котором есть кремниевые квантовые точки и мультиплексированная электроника считывания.

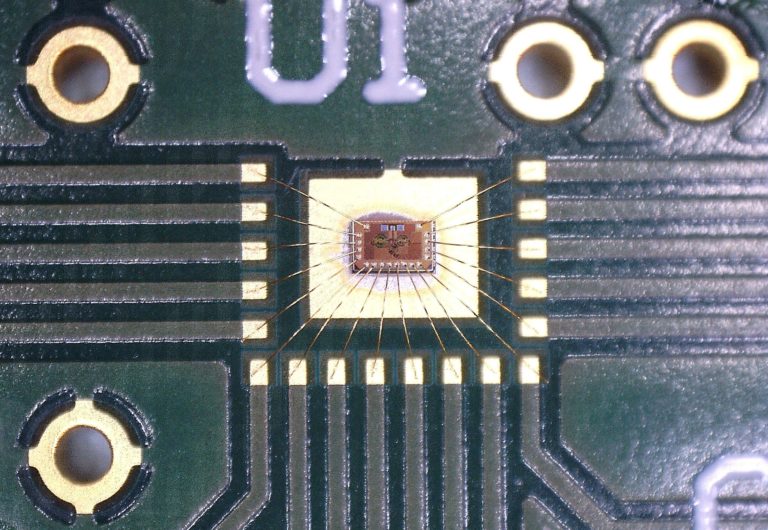

Исследователи из Федеральной политехнической школы Лозанны (EPFL) и Кембриджской лаборатории Hitachi разработали интегральную схему (ИС), которая объединяет кремниевые квантовые точки с обычной считывающей электроникой.
Этот чип основан на 40-нанометровой криогенной технологии комплементарного металлоксидного полупроводника (CMOS). Авторы отмечают, что они хотели объединить классические схемы и схемы квантовых устройств на одном чипе.
Мы предложили свою версию полностью интегрированной схемы, чтобы показать масштабируемую архитектуру для считывания квантовых устройств.
Андреа Руффино, один из исследователей из EPFL
Для достижения этой цели они построили двумерную транзисторную матрицу и применили к ней обе эти технологии.
Чип, разработанный исследователями, изготовлен из CMOS-транзисторов: они похожи на те, что используются для изготовления смартфонов и других распространенных электронных устройств. Но, в отличие от обычных транзисторов, они работают при криогенных температурах (т. е. при 50 Мк), а также содержат массив кремниевых квантовых точек.
В результате чип может одновременно считывать данные с нескольких квантовых устройств, соединенных одним проводом. Кроме того, считываемые устройства можно выбрать индивидуально с помощью транзисторов доступа.
Также отмечается, что чип объединяет все элементы, необходимые для считывания информации, например, квантовые устройства, классические транзисторы и микроволновые резонаторы. В отличие от других ранее разработанных чипов, микросхему можно использовать для считывания больших квантовых систем и сохранить при этом гибкую архитектуру.
