Не кремнием единым: из каких материалов сегодня изготавливают полупроводники

Далее

Кризис производства кремния показал, как сильно мы зависим от полупроводников. Нехватка материала, вызванная сокращением производства в Китае, в конце 2021 года привела к росту цен на него на 300% менее чем за два месяца. Компании и исследователи по всему миру начали еще активнее искать альтернативу кремнию. «Хайтек» рассказывает о самых популярных полупроводниках, которые используются сейчас, и о тех, что придут им на смену.

От «простых» домашних приборов и компьютеров до солнечных элементов, полевых транзисторов и беспилотных автомобильных цепей — вся техника требует для работы полупроводниковые материалы. Современный мир буквально обязан им своим существованием.

Очевидный лидер отрасли сейчас — кремний. Но он подходит не для всех приборов, кроме того, физические свойства полупроводника ограничивают возможности для дальнейшей миниатюризации и повышения мощности чипов и создание гибких устройств. К счастью, есть и другие альтернативные материалы.

Рассказываем, как работают полупроводники и какие существуют перспективные альтернативы кремнию для создания микроэлектроники. Подробнее про рынок в целом можно прочитать в июльском выпуске дайджеста по робототехнике «Микроэлектроника. Чем меньше, тем лучше», подготовленном Центром компетенций НТИ по направлению «Технологии компонентов робототехники и мехатроники» на базе Университета Иннополис.

Что такое полупроводник

Полупроводник — материал, который по удельной проводимости занимает промежуточное место между проводниками и диэлектриками. Как правило, это кристаллическое твердое вещество. При определенных условиях оно проводит электричество, что делает его идеальным для управления потоком тока.

Полупроводники в нормальном состоянии проводят небольшое количество тока или не вообще блокируют его. Но с ростом температуры или под действием света они начинают лучше пропускать электрические заряды. Также проводимость полупроводников меняется при введении примеси — этот процесс называется легированием.

Важное отличие полупроводника от проводника заключается в том, что ток в нем переносится не только электронами, но и оставленными ими вакансиями — дырками. Дырки, оставшиеся в валентной зоне, могут быть заняты электронами из более низких энергетических состояний и тем самым вносить свой вклад в протекание тока.

Одна из ключевых характеристик полупроводника — это подвижность носителей заряда (электронов и дырок). Это коэффициент, который показывает зависимость между средней скоростью частиц и приложенным внешним электрическим полем. Подвижность электронов и дырок может быть разной, например, у кремния при комнатной температуре отрицательно заряженные частицы движутся почти в три раза быстрее положительных.

Кроме того, полупроводники различаются по ширине запрещенной зоны. Это минимальная энергия, необходимая для перехода электрона из валентной зоны в зону проводимости. У металлов и других полупроводников она равна 0, а при достижении уровня в 4 эВ и больше материал становится диэлектриком.

Еще одна важная характеристика полупроводников — это теплопроводность. Она показывает насколько быстро и просто можно будет отводить от компонентов тепло, чтобы защитить устройство от перегрева.

Кремний

Кремний — второй после углерода по распространенности химический элемент на Земле. Его основным преимуществом является то, что его легко добывать, с кремниевыми кристаллами относительно просто работать, и он обеспечивает хорошие общие электрические и механические свойства. Даже несмотря на относительно низкую подвижность электронов и дырок, пока он остается оптимальным материалом для микроэлектронного производства.

Еще одним его преимуществом является то, что при использовании в интегральных схемах он образует высококачественный оксид кремния, который выступает в качестве изоляционных слоев между различными активными элементами.

Для увеличения плотности элементов и быстродействия интегральных схем используются комбинации элементов монокристаллического и поликристаллического кремния. А для увеличения проводимости поликристаллического кремния его легируют.

Полупроводники из кремния широко применяются для создания интегральных микросхем, биполярных и полевых транзисторов, приборов с зарядовой связью, быстродействующих фотодиодов и многих других устройств. А продукты на основе кремния, такие как MOSFET-или IGBT-транзисторы с суперпереходом, можно использовать в широком диапазоне напряжений (от единиц до нескольких сот вольт) и в различных классах мощности.

Факторы, влияющие на сложность производства. Изображение: Университет Иннополис

Германий

Мы живем в «кремниевую» эпоху, и может показаться, что микроэлектроника началась с этого материала, но первым был германий. Он использовался во многих ранних устройствах: от диодов для обнаружения радаров до первых транзисторов. Именно он до конца 1960-х годов был основным полупроводником, применяемым в электронных приборах, и только в начале 70-х его вытеснил кремний.

Новый «чемпион» гораздо более распространен, его производство дешевле и у него более широкая запрещенная зона и лучше теплопроводность. Но свое преимущество есть и у германия: носители заряда в этом материале гораздо более подвижны.

Например, при температуре 300 K (около 27°С) электроны в «первом» полупроводнике двигаются почти в три раза быстрее, чем у кремния, а дырки — почти в четыре раза.

Хотя германий и не подходит для современной микроэлектроники, благодаря этим свойствам он по-прежнему используется в некоторых радиочастотных приборах. Например, его применяют для создания СВЧ-устройств, аудиоаппаратуры, а также маломощном и прецизионном оборудовании.

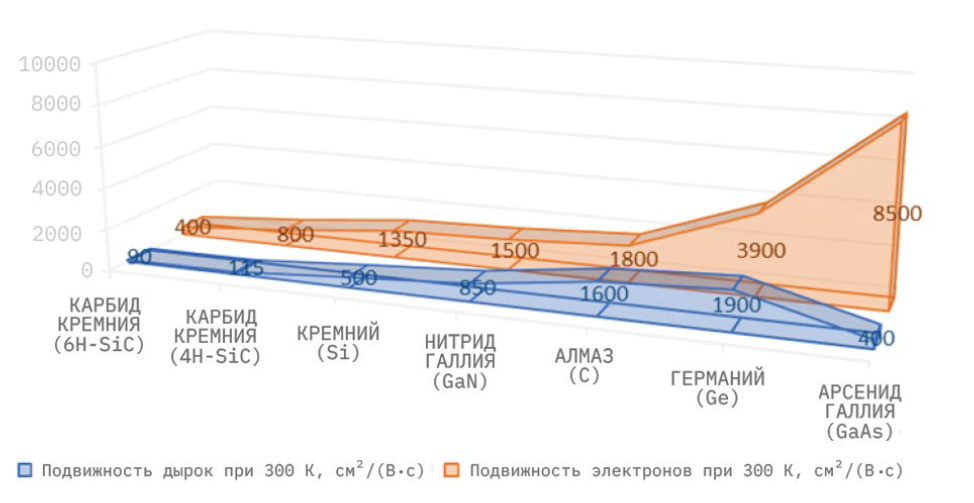

Подвижность носителей заряда в различных полупроводниках. Изображение: Университет Иннополис

Арсенид галлия

Арсенид галлия является вторым наиболее распространенным полупроводником, используемым сегодня. В отличие от кремния и германия, арсенид галлия представляет собой соединение, а не элемент, и получается путем соединения трехвалентного галлия с мышьяком, имеющим пять валентных электронов.

Большая ширина запрещенной зоны и высокая подвижность электронов заставляют устройства на основе арсенида галлия быстро реагировать на электрические сигналы, что делает это соединение подходящим для усиления высокочастотных сигналов. Кроме того, этот материал показал свою эффективность при высоких температурах и хорошую устойчивость к радиационному излучению.

Арсенид галлия давно применяется в микроэлектронике, поэтому производство устройств на его основе отлажено. Благодаря особым свойствам, материал используется в основном для создания сверхвысокочастотных приборов микроэлектроники: цифровых и аналоговых интегральных схем, дискретных полевых транзисторов и диодов Ганна, которые работают без p-n-перехода за счет собственных средств материала. Кроме того, микросхемы на основе арсенида галлия применяются при изготовлении мобильных телефонов, микроволновых приборов, устройств спутниковой связи и некоторых радарных систем.

Однако это хрупкий материал с меньшей подвижностью дырок, чем у кремния, что делает невозможными создание таких устройств, как, например, КМОП-транзисторов, быстродействующих и энергосберегающих электронных схем. Его также относительно сложно изготовить, что увеличивает стоимость устройств из арсенида галлия. И у него достаточно низкая теплопроводность, что увеличивает риск перегрева устройств.

Материалы будущего

— Алмазы

Ширина запрещенной зоны алмаза превышает 3 эВ, поэтому по определению он диэлектрик. Однако при добавлении примесей драгоценный камень становится полупроводником.

Теоретически алмазные полупроводниковые устройства обладают превосходными физическими свойствами, включая высокие теплопроводность, напряженность поля пробоя и подвижность носителей. Это позволит существенно снизить потери, быстро рассеивать тепло и увеличить срок службы устройств. Кроме того, он может работать с выходной мощностью и энергоэффективностью в 50 тыс. раз выше, чем у кремниевых устройств, и в 1 200 раз с более высокой частотой.

Однако для промышленного применения в электронных полупроводниковых устройствах необходимы высококачественные алмазные пластины большого размера. Хотя попытки создания алмазных приборов проводятся в течение многих лет. До сих не решены проблемы, связанные с легированием и обработкой материала.

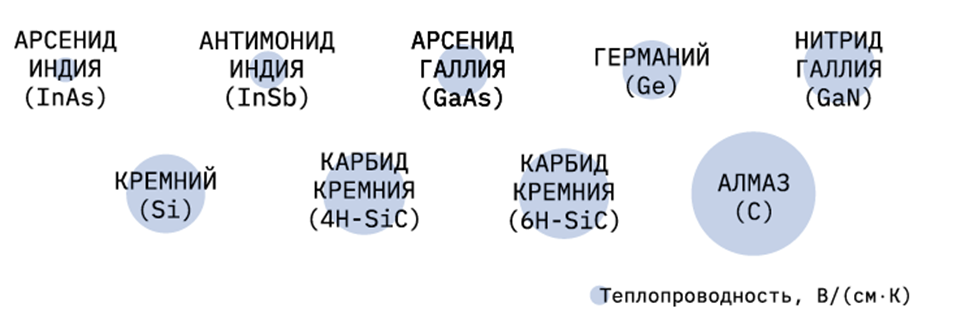

 Теплопроводность различных полупроводников. Изображение: Университет Иннополис

— Графен

Графен — двумерная аллотропная модификация углерода. По прогнозу компании McKinsey, у графена есть потенциал превзойти кремний в качестве универсального полупроводникового материала, но до широкой коммерциализации может пройти до 25 лет.

Ключевая особенность этого материала — гибкость, поэтому из него можно производить различные сложные приборы. Этот материал считается многообещающим с точки зрения его дальнейшего использования, и по всему миру существуют целые институты, занимающиеся изучением и разработками в области графена.

Он может пригодиться в самых разных отраслях: от современных энергетических сетей и альтернативной энергетики до биомедицины. В микроэлектронике графен можно использовать в сверхчувствительных микропроцессорах, элементах квантовых компьютеров и датчиках с экстремальными параметрами.

— Арсенид бора

Совсем недавно, в июле 2022 года, исследователи из MIT заявили, что они нашли лучший из известных полупроводников. Им оказался кубический арсенид бора. Этот материал представляет собой соединение из мышьяка и бора.

Его теплопроводность в 10 раз больше, чем у кремния. При этом в отличие от последнего и арсенида галия полупроводник на основе бора демонстрирует высокую подвижность не только для электронов, но и для дырок.

Хотя ученые и говорят о том, что этот материал потенциально способен заменить кремний, но, как и с графеном, до этого еще очень далеко. Например, сначала нужно разработать дешевые способы качественного производства этого материала.


Несмотря на высокую популярность и эффективность кремниевых полупроводников, нужны аналоги. К этому производителей подталкивают сразу два фактора. Во-первых, технология почти достигла предела, за которым будет невозможно создавать все более миниатюрные и мощные устройства. А во-вторых, постоянный рост спроса на кремний приводит к его удорожанию.

Кризис производства, возникший во время пандемии коронавируса, показал, как опасно опираться на единственный источник. Поэтому компании и ученые по всему миру работают над созданием альтернативы. Тем не менее, можно предположить, что благодаря дешевизне, доступности и отлаженности производства кремниевых приборов еще какое-то время этот материал будет занимать лидирующую позицию в микроэлектронике.
