Знали ли Вы, что в России делают отличные печатные платы, которые применяются в различных производственных сферах – от чайников до космических аппаратов? Приглашаем Вас на мини-экскурсию на предприятие "ЭЛЕКТРОконнект" – мы узнаем, как российские инженеры добиваются высокого качества изделий и какие перспективы есть у рынка отечественных печатных плат.

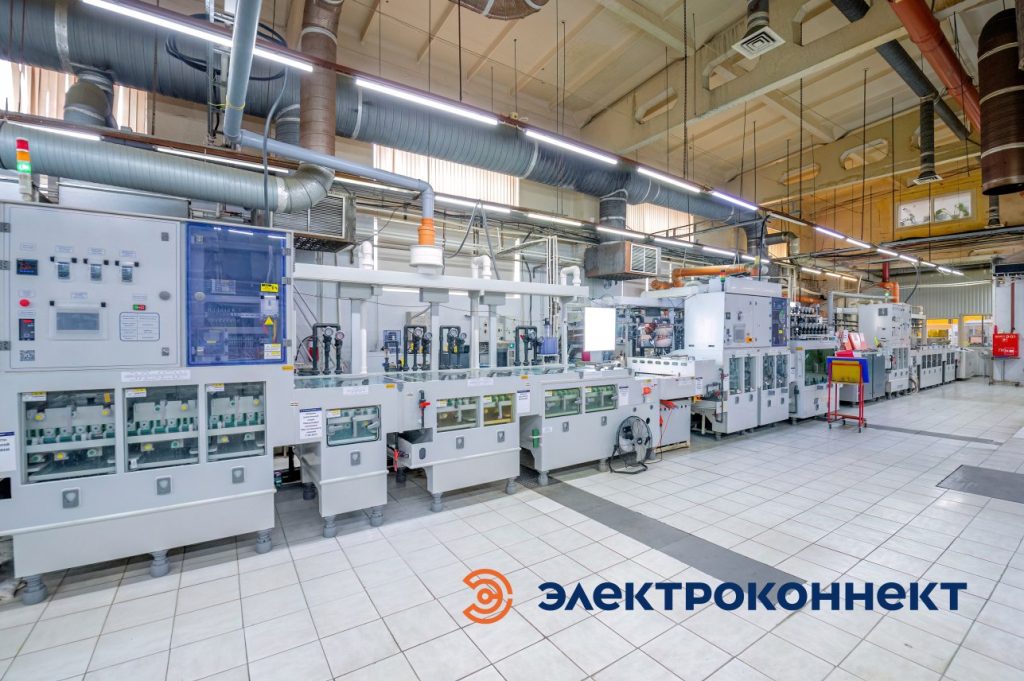

В самом сердце сибирской науки – новосибирском Академгородке – успешно работает завод печатных плат «ЭЛЕКТРОконнект». Уже 34 года предприятие является ключевым игроком на рынке производства важнейшего компонента любой электроники – печатных плат.

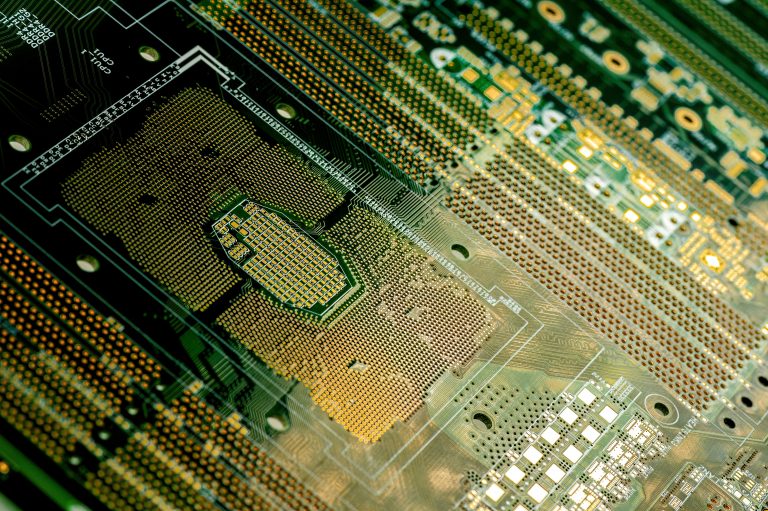

В недрах завода «ЭЛЕКТРОконнект» рождаются миллионы квадратных дециметров технологической основы современной электроники — печатных плат. Годовой объем выпуска достигает впечатляющей цифры в 3 миллиона дм², причем треть от этого объема составляют сложнейшие многослойные платы – основа «нервной системы» умной техники.
География доверия к заводу обширна — от Владивостока до Калининграда и Минска. Его клиентами являются компании из самых требовательных отраслей — от точного приборостроения и автоматизированных систем управления до нефтегазового сектора, атомной промышленности и высокопроизводительной вычислительной техники. Основной рынок, который питает и стимулирует рост предприятия, — это Россия.
Многоступенчатый барьер для брака: философия качества
Чтобы гарантировать безупречность каждой выпущенной платы, на предприятии выстроена надежная трехуровневая система контроля.
I этап
Это этап автоматизированного оптического контроля (AOI). Камеры сканируют поверхность печатной платы под разными углами с использованием многоракурсного освещения для устранения теней и отражений. Специальные алгоритмы усиливают контраст и яркость, выявляя дефекты, невидимые человеческому глазу. Полученное изображение сверяется с цифровым эталоном из CAD-файлов, позволяя выявить малейшие несовершенства размером до нескольких десятков микрон.
На этом этапе обнаруживаются дефекты проводящего рисунка (обрывы, замыкания), изъяны кольцевых площадок, заусенцы меди, поверхностные повреждения (царапины, загрязнения) и дефекты отверстий.
II этап

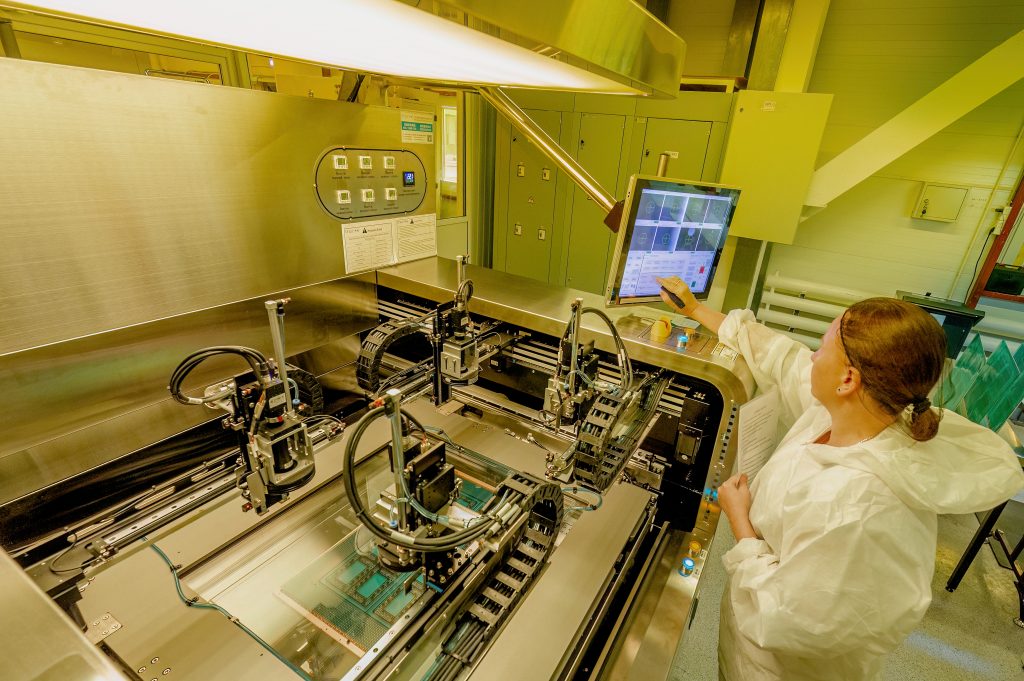

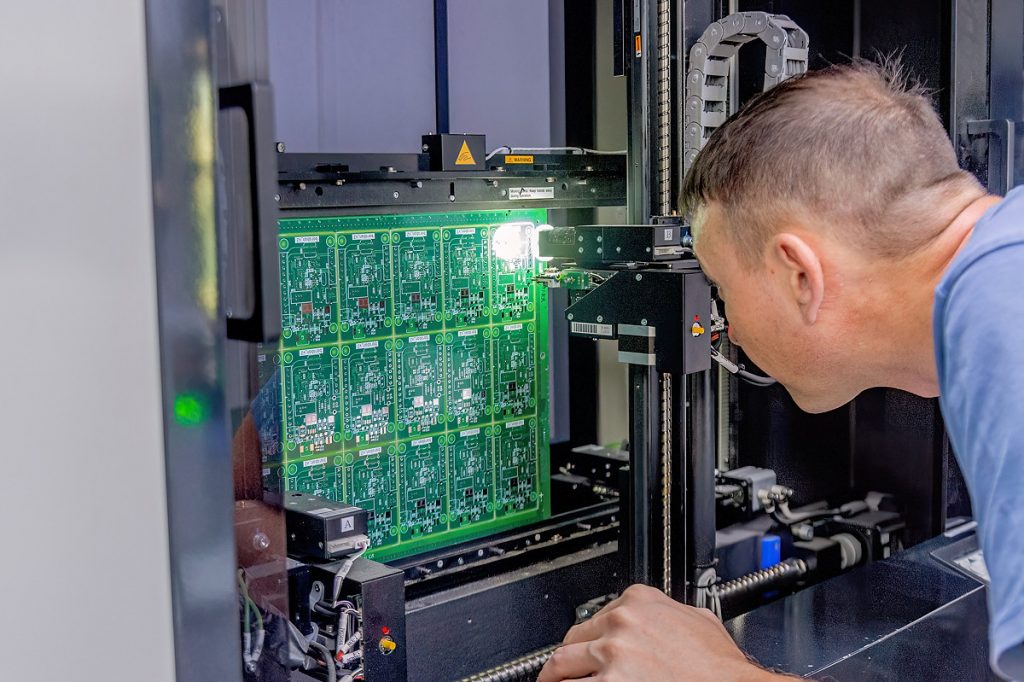

Далее в дело вступает тестирование летающими щупами (FPT). Этот процесс включает от 4 до 8 подвижных щупов, которые стремительно перемещаются по трем осям, касаясь контактных площадок и выводов. Предварительно выполнив оптическое совмещение, система использует CAD-данные для точного позиционирования.
Этот этап выявляет электрические неисправности: обрывы цепей, короткие замыкания, а также дефекты, вызванные нанесением паяльной маски.
III этап
Завершает триаду контроля визуальная проверка продукции специалистами Отдела технического контроля (ОТК) с использованием увеличительных приборов. Их работа опирается на строгие стандарты — ГОСТ 53429-2009 «Платы печатные. Основные параметры конструкции» и ГОСТ 56251-2014 «Платы печатные. Классификация дефектов», что гарантирует соответствие каждой платы высшим критериям качества.
Движение как постоянная величина: развитие в действии
С 2023 по 2024 год завод пережил масштабное перерождение, заменив весь парк установок на современные. Однако, опираясь на опыт, на предприятии уверены: этот процесс бесконечен. Как не стоит на месте электроника, так же должно эволюционировать и ее производство. «ЭЛЕКТРОконнект» продолжает наращивать мощь, докупая оборудование и следуя большой цели — создать еще более технологичное производство, способное гарантировать высочайшее качество, надежность и повторяемость каждого изделия.

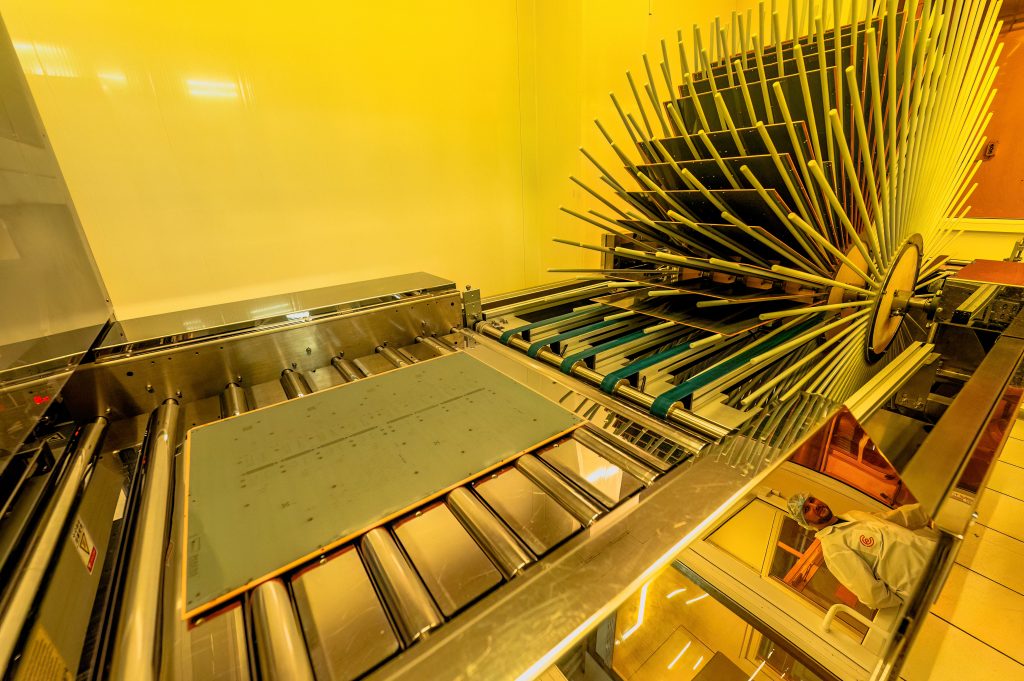

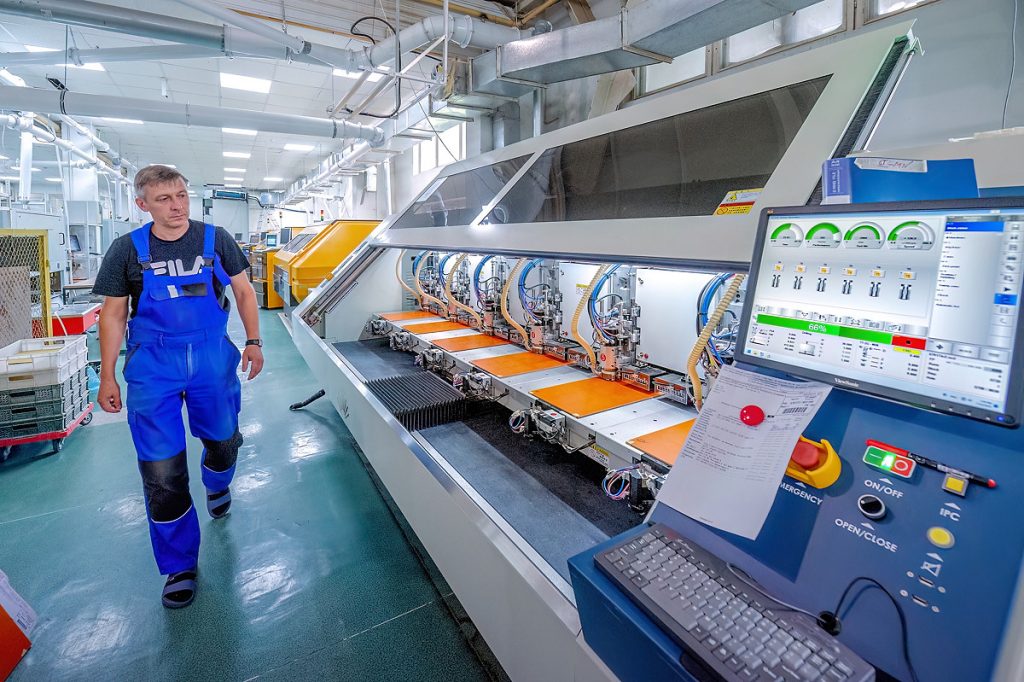

Сегодня стратегический фокус смещен в сторону производства плат для сложной вычислительной техники. Для этого наращиваются мощности в сегменте многослойных плат: был открыт новый участок прессования и цех прямого экспонирования, что минимизирует человеческий фактор, обеспечивает идеальную повторяемость и позволяет создавать более тонкие проводники и зазоры. Также был усилен парк электротестеров.
В ближайшей перспективе ожидается прибытие дополнительного вертикального тестера и сушильных шкафов, что увеличит пропускную способность и сократит сроки производства. Новое оборудование для прессовального цеха — установка для сваривания слоев, автоматическая машина для сверления мишеней и рентгеновский аппарат — станет залогом дальнейшего роста производительности и качества.
Конкретным итогом этих инвестиций станет способность завода уверенно выпускать серийные партии печатных плат для вычислительной техники 6-го класса точности, обеспечивая им высочайшие показатели надежности и технологической повторяемости.
Взгляд в будущее: перспективы импортозамещения
Для любого российского производителя электроники важным стратегическим шагом является попадание в Единый реестр российской радиоэлектронной продукции (ЕРРП). Это открывает ряд преимуществ: возможность участия в госзакупках, доступ к государственной поддержке (субсидиям, льготам), рост доверия потребителей и упрощение сертификации. Государственный регулятор требует использовать российские компоненты, в том числе печатных плат, и таким образом стимулирует локализацию и развитие отечественного производства. В этом контексте завод «ЭЛЕКТРОконнект» выступает в качестве идеального партнера: его производство печатных плат является на 100% российским и отвечает всем государственным стандартам качества.
Кроме того, при разработке экспериментальных образцов и малых серий сотрудничество с отечественным производителем зачастую более выгодно. Подготовка файлов для производства в России может быть до 10 раз дешевле, чем в Китае. Не говоря о том, что разработка становится значительно более гибким процессом: всегда можно оперативно внести правки в проект, а скорость изготовления, часто критически важная для разработчиков, оказывается выше. Прямой диалог разработчика с инженером-конструктором завода о нюансах проекта — это неоспоримое преимущество, делающее сотрудничество не простым набором транзакций, а полноценным партнерством.
Ожидания от рынка и его перспективы
Руководство компании с оптимизмом смотрит в будущее. Государственный регулятор все больше побуждает отечественных производителей электроники заказывать печатные платы в России. Для этого производителям необходимо преодолеть технологическое отставание от ряда зарубежных коллег, чтобы обеспечить клиентов сложными платами 6-го и 7-го классов точности.
Спрос будет расти на многослойные печатные платы для сложной вычислительной техники, для телекоммуникационной отрасли. Одновременно необходимо расширять производственные мощности, чтобы иметь возможность взять на себя новый объем заказов, который будет уходить из Китая и локализовываться в России. Завод «ЭЛЕКТРОконнект» готовится стать одним из лидеров этого процесса
Генеральный директор ООО «ЭЛЕКТРОконнект» Андрей Просеков
